ACO系列—工业油冷水机
适用范围
广泛应用于冷却液压系统和润滑系统，尤其是在金属铸造锻造、废料回收和矿山破碎等领域。油冷机与剪切机、折弯机、冲床、液压机、打包机、剪切机等设备的液压动力单元以及破碎机的润滑动力单元高度匹配。
特征
- 高精度控温
- 快速冷却，不受环境温度影响
- 制冷量：1,500Kcal~250,000Kcal
- 定温、室温同步两种控制方式
- 高效率、高性价比
规格
| 模型 | ACO15PA | ACO25PA | ACO35PA | ACO45PA | ACO60PA | ACO80PA | ACO100PA | ACO120PA | ACO150PA | ACO180PA | |
| 制冷量(Kcal/h) | 1500 | 2500 | 3500 | 4500 | 6000 | 8000 | 10000 | 12000 | 15000 | 18000 | |
| 控温范围 | 28-45℃可调 | ||||||||||
| 输入功率(KW) | 1.2 | 1.7 | 2.1 | 2.6 | 3.5 | 4 | 5.6 | 6.5 | 7.8 | 9 | |
| 额定电流 | 6 | 8 | 10 | 12 | 8 | 10 | 14 | 16 | 18 | 20 | |
| 工作条件 | 环境温度 | 5-43°C，通风良好，无腐蚀性气体 | |||||||||
| 油温 | 15-60℃ | ||||||||||
| 油类 | 液压油、润滑油 | ||||||||||
| 油品粘度 | 10-100（粘度值超过100需要定制） | ||||||||||
| 电源 | 三相/AC380V±10%/50HZ | ||||||||||
| 制冷剂 | 类型 | R22/R407c/R410a | |||||||||
| 控制方式 | 电子膨胀阀 | ||||||||||

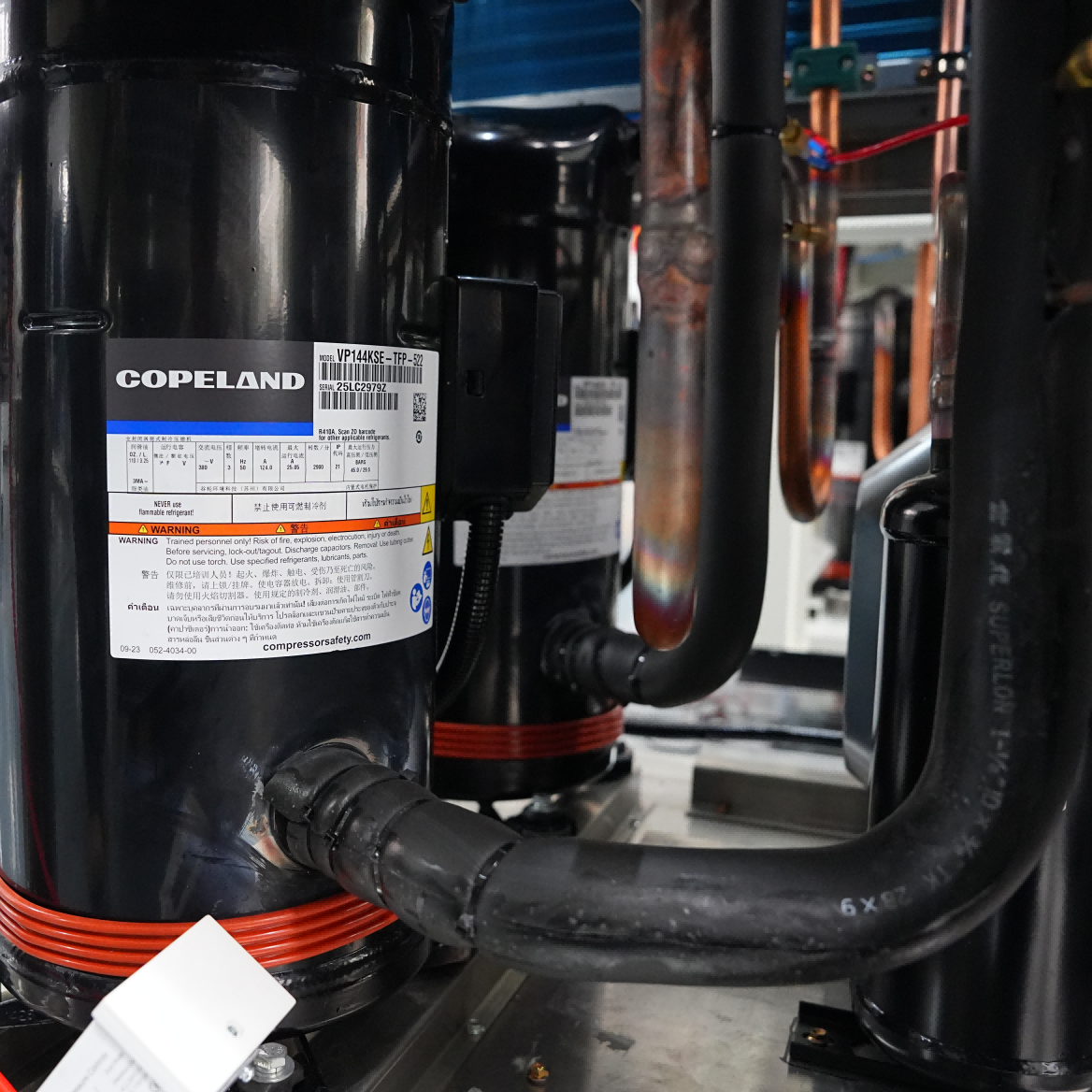

| 压缩机 | 类型 | 全封闭涡旋压缩机 | |||||||||
| 输入功率(KW) | 0.68 | 0.88 | 1.2 | 1.73 | 2.2 | 2.58 | 3.58 | 4.4 | 5.2 | 5.8 | |
| 冷凝器 | 类型 | 高效铜管套亲水铝翅片&外转子轴流风机 | |||||||||
| 风机功率(KW) | 0.08 | 0.1 | 0.135 | 0.185 | 0.23 | 0.25 | 0.45 | 0.55 | 0.8 | 0.85 | |
| 空气流量(CBM/h) | 780 | 1580 | 2050 | 3950 | 4360 | 5420 | 7328 | 8560 | 11865 | 12480 | |
| 蒸发器 | 类型 | 钎焊板式换热器 | |||||||||
| 接口尺寸 | 类型（内螺纹） | G1/2" × 1/2" | G3/4" × 3/4" | G3/4" × 3/4" | G1"×1" | G1"×1" | G1/4" × 1" | G1-1/4" × 1" | G1-1/4"×G1-1/4" | G1-1/4"×G1-1/4" | G1-1/2"×G1-1/2" |
| 电源 | 规格 | ||||||||||
| 泵（可选配变频） | 电机功率(KW) | 0.375 | 0.375 | 0.375 | 0.375 | 0.375 | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 |
| 流量(升/分钟) | 8 | 16 | 16 | 24 | 32 | 40 | 50 | 63 | 63 | 80 | |
| 保护装置 | 高低压保护、油泵过载保护、电源缺相及反接保护、压缩机过热产生、异常报警 | ||||||||||
评论： | |||||||||||
| 模型 | ACO200PA | ACO240PA | ACO300PA | ACO350PA | ACO400PA | ACO500PA | ACO600PA | ACO800PA | ACO900PA | ACO1000PA | |
| 制冷量(Kcal/h) | 20000 | 24000 | 30000 | 35000 | 40000 | 50000 | 60000 | 80000 | 90000 | 100000 | |
| 控温范围 | 28-45℃可调 | ||||||||||
| 输入功率(KW) | 11 | 12.5 | 15.5 | 17.5 | 21.5 | 27.5 | 30.5 | 39.5 | 47.5 | 53 | |
| 额定电流 | 24 | 28 | 32 | 32 | 48 | 55 | 65 | 75 | 82 | 90 | |
| 工作条件 | 环境温度 | 5-43°C，通风良好，无腐蚀性气体 | |||||||||
| 油温 | 15-60℃ | ||||||||||
| 油类 | 液压油、润滑油 | ||||||||||
| 油品粘度 | 10-100（粘度值超过100需要定制） | ||||||||||
| 电源 | 三相/AC380V±10%/50HZ | ||||||||||
| 制冷剂 | 类型 | R22/R407c/R410a | |||||||||
| 控制方式 | 电子膨胀阀 | ||||||||||
| 压缩机 | 类型 | 全封闭涡旋压缩机 | |||||||||
| 输入功率(KW) | 7 | 4.4*4 | 5.2*2 | 5.8*2 | 14.2 | 9*2 | 10.3*2 | 14.2*2 | 5.3*6 | 16.9*2 | |
| 冷凝器 | 类型 | 高效铜管套亲水铝翅片&外转子轴流风机 | |||||||||
| 风机功率(KW) | 0.85 | 0.55+0.45 | 0.8*2 | 0.85*2 | 0.85*2 | 0.95*2 | 1.1*2 | 1.5*2 | 2*2 | 2.2*2 | |
| 空气流量(CBM/h) | 13010 | 15887 | 23730 | 24960 | 25380 | 31250 | 36000 | 12000 | 44000 | 48000 | |
| 蒸发器 | 类型 | 钎焊板式换热器 | |||||||||
| 接口尺寸 | 类型（内螺纹） | G2"×2" | G2"×2" | G2"×2" | DN65*65 | DN65*65 | DN80*80 | DN80*80 | DN80*80 | DN100*100 | DN125*125 |
| 电源 | 规格 | ||||||||||
| 泵（可选配变频） | 电机功率(KW) | 2.2 | 2.2 | 3 | 4 | 5.5 | 7.5 | 7.5 | 7.5 | 11 | 11 |
| 流量(升/分钟) | 100 | 100 | 125 | 160 | 200 | 250 | 250 | 350 | 400 | 500 | |
| 保护装置 | 高低压保护、油泵过载保护、电源缺相及反接保护、压缩机过热产生、异常报警 | ||||||||||
评论： | |||||||||||
| 模型 | ACO1200PA | ACO1600PA | ACO2000PA | ACO2500PA | |
| 制冷量(Kcal/h) | 120000 | 150000 | 200000 | 250000 | |
| 控温范围 | 28-45℃可调 | ||||
| 输入功率(KW) | 60 | 79.5 | 99.8 | 115 | |
| 额定电流 | 118 | 158 | 200 | 232 | |
| 工作条件 | 环境温度 | 5-43°C，通风良好，无腐蚀性气体 | |||
| 油温 | 15-60℃ | ||||
| 油类 | 液压油、润滑油 | ||||
| 油品粘度 | 10-100（粘度值超过100需要定制） | ||||
| 电源 | 三相/AC380V±10%/50HZ | ||||
| 制冷剂 | 类型 | R22/R407c/R410a | |||
| 控制方式 | 电子膨胀阀 | ||||
| 压缩机 | 类型 | 全封闭涡旋压缩机 | |||
| 输入功率(KW) | 21.2*2 | 14.2*4 | 18.4*4 | 21.2*4 | |
| 冷凝器 | 类型 | 高效铜管套亲水铝翅片&外转子轴流风机 | |||
| 风机功率(KW) | 2.5*2 | 1.5*4 | 2.2*4 | 2.5*4 | |
| 空气流量(CBM/h) | 53500 | 84000 | 96000 | 108000 | |
| 蒸发器 | 类型 | 钎焊板式换热器 | |||
| 接口尺寸 | 类型（内螺纹） | DN125*125 | DN150*150 | DN150*150 | DN200*200 |
| 电源 | 规格 | ||||
| 泵（可选配变频） | 电机功率(KW) | 11 | 15 | 18.5 | 18.5 |
| 流量(升/分钟) | 500 | 700 | 1000 | 1200 | |
| 保护装置 | 高低压保护、油泵过载保护、电源缺相及反接保护、压缩机过热产生、异常报警 | ||||
评论： | |||||
安装图
尺寸【以ACO1600PA尺寸为例】
应用案例
